Máy nghiền hình nón là nền tảng của ngành khai thác mỏ và tổng hợp, tuy nhiên sức mạnh của nó nằm ở một số bộ phận được thiết kế chính xác ẩn bên trong vỏ thép nặng. Hiểu biếtbên trong của máy nghiền hình nón là gìlà chìa khóa để tối ưu hóa việc bảo trì, nâng cao hiệu quả và quản lý các bộ phận bị hao mòn một cách hiệu quả. Bài viết này cung cấp một cái nhìn trực quan về cấu trúc bên trong thiết yếu và nguyên tắc cơ bản thúc đẩy hoạt động nghiền.
1. Nguyên tắc cốt lõi: Chuyển động hồi chuyển
Máy nghiền hình nón hoạt động bằng cách sử dụngchuyển động hồi chuyển, đây là một phương pháp giảm kích thước hiệu quả cao.
Nó hoạt động như thế nào:Vật liệu bị nghiền nát giữa hai bề mặt hình nón. Hình nón bên trong (lớp phủ) không chỉ quay; thay vào đó, nó chuyển động (lắc lư) lệch tâm bên trong hình nón cố định bên ngoài (tấm lót bát).
Hành động nghiền nát:Chuyển động này liên tục làm thay đổi khoảng cách giữa hai bề mặt. Khi lớp phủ di chuyển đến gần lớp lót bát, lực nén xảy ra, nghiền nát đá. Khi nó di chuyển ra xa, trọng lực làm cho vật liệu bị nghiền nát rơi xuống thấp hơn trong buồng.
2. Các thành phần bên trong thiết yếu
Cấu trúc bên trong của máy nghiền hình nón được chia thành hai khu vực chức năng chính: buồng nghiền và bộ truyền động/truyền lực.
-
A. Buồng nghiền (Khu vực mài mòn)
Khu vực này chứa các bộ phận liên quan trực tiếp đến việc phá đá:
Lớp phủ:Đây làbộ phận di chuyển. Nó là lớp lót hy sinh được gắn trực tiếp lên đầu côn trung tâm.
Bát lót / lõm:Đây làbộ phận hao mòn cố định. Nó được cố định vào khung chính và tạo thành lớp vỏ bên ngoài của khu vực nghiền.
Phòng nghiền:Khoảng không gian giữaBộ phận máy nghiền Lớp phủ và lớp lót bátlà khu vực làm việc. Hình dạng của hai lớp lót này xác định biên dạng vùng nghiền (mịn, trung bình hoặc thô).
Tấm thức ăn / Nhà phân phối:Nằm ở phía trên, tấm này tiếp nhận nguyên liệu thô và dẫn đều vào buồng nghiền. Sự phân bổ đồng đều là rất quan trọng để mặc đồng phục.
-
B. Tàu điện (Phòng máy)
Các bộ phận cơ khí này tạo ra và truyền lực nghiền:
Trục chính:Trục thẳng đứng trung tâm đỡ đầu côn và lớp phủ. Nó vẫn đứng yên hoặc di chuyển rất nhẹ trong một số thiết kế.
Ống lót lệch tâm:Đây là thành phần quan trọng. Nó vừa khít với trục chính và dẫn động đầu côn. Khi ống lót lệch tâm quay, nó buộc phần trên của đầu côn (và do đó là lớp phủ) di chuyển theo một vòng tròn lệch tâm, lắc lư, tạo ra hành trình nghiền.
Bánh răng truyền động và bánh răng:Chúng truyền công suất từ động cơ đến ống lót lệch tâm, kiểm soát tốc độ chuyển động hồi chuyển.
3. Vai trò của các bộ phận máy nghiền: Lớp lót và lớp lót bát

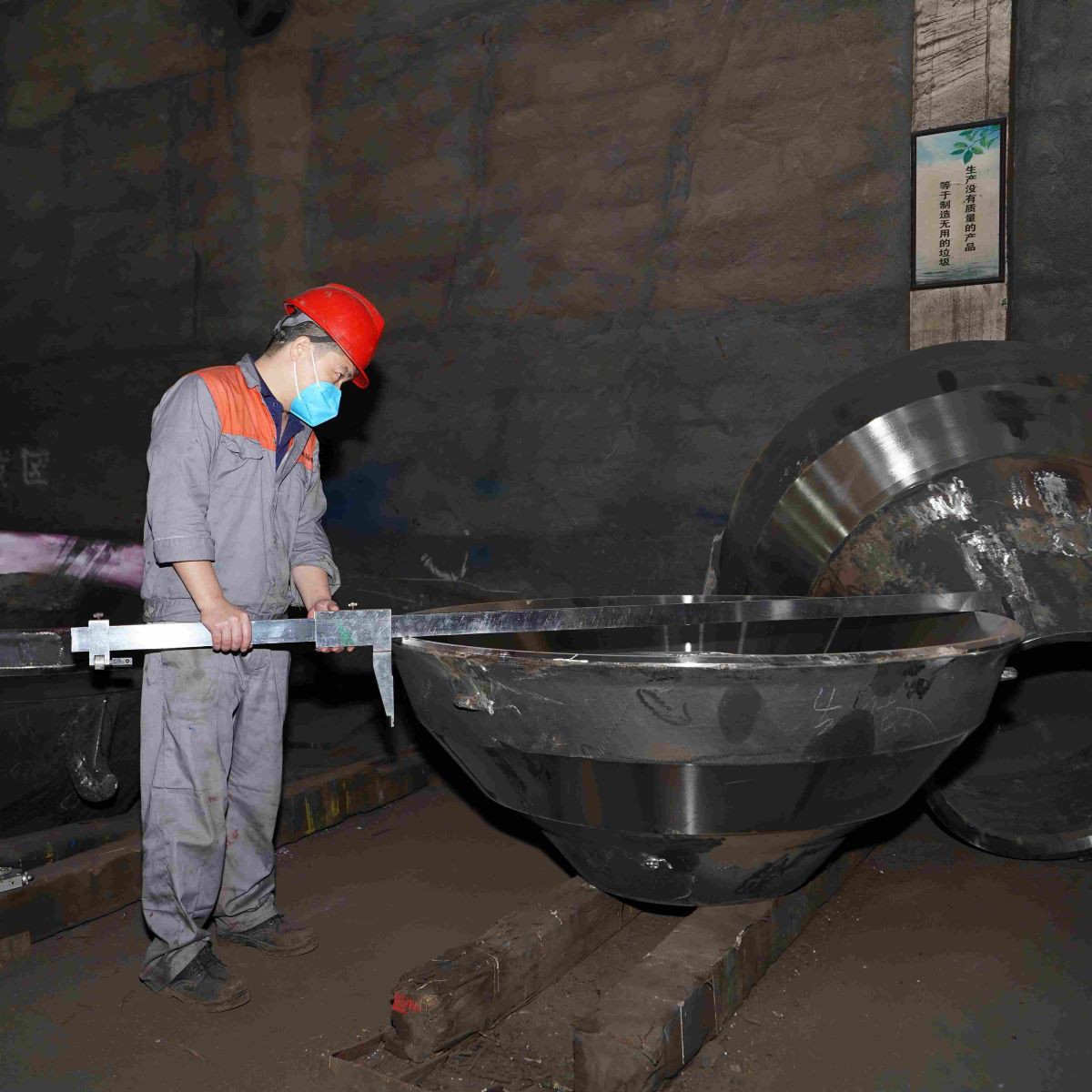

cácBộ phận máy nghiền Lớp phủ và lớp lót bátlà những thành phần quan trọng nhất vì chúng xác định hiệu suất của máy nghiền:
Quản lý mặc:Do phải chịu tác động và mài mòn liên tục nên các bộ phận này được làm từ vật liệu chuyên dụngThép mangan caohợp kim được thiết kế để-làm cứng và chống mài mòn.
Chất lượng sản phẩm:Khoảng cách giữa Mantle và Bowl Liner tại điểm chặt nhất (Closed Side Setting, hay CSS) quyết định kích thước và hình dạng (khối) của sản phẩm được nghiền cuối cùng.
4. Tại sao chất lượng lại quan trọng ở các thành phần bên trong
Để vận hành trơn tru và hiệu quả, độ chính xác là-không thể bàn cãi, đặc biệt là đối với các bộ phận thay thế. Quá trình sản xuất có chất lượng-cao đảm bảo:
Đồ đạc hoàn hảo:Các lớp lót phải vừa khít với đầu và khung để tránh dịch chuyển và hư hỏng trong quá trình chuyển động mạnh. (Các nhà sản xuất hàng đầu sử dụng biện pháp kiểm soát chất lượng nghiêm ngặt để đảm bảo độ chính xác về kích thước.)
Tính toàn vẹn của vật liệu:Thành phần luyện kim phải chính xác để đảm bảo độ bền-và tuổi thọ sử dụng dự kiến, giảm thiểu các tác động bất ngờthời gian ngừng hoạt động.
Hiểu rõ các bộ phận bên trong này là bước đầu tiên để bảo trì hiệu quả và đảm bảo máy nghiền hình nón của bạn mang lại đầu ra ổn định, chất lượng cao.
